| 側裝式磁浮子液位計 |
| |
- 工作原理：基于連通器原理、浮力原理和磁性耦合原理。首先通過連通器原理，將容器內液體等高引入到液位計主體管內。主體管內的磁性浮子，根據浮力原理，會隨液位的升降而上下運動。浮子內的磁鋼通過磁耦合作用，驅動主體管外的翻柱或雙色薄片翻轉，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅白界位處即為容器內介質液位的實際高度123。
- 結構組成3
- 翻板指示器：由紅白相間的翻柱或雙色薄片組成，通過磁耦合與浮子的運動同步，用于直觀顯示液位高度。

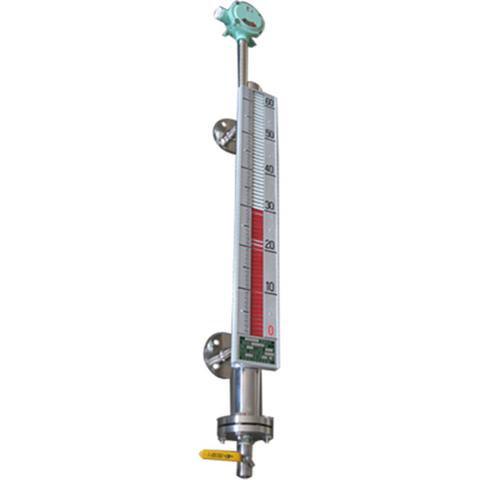

儀器 側裝式磁浮子液位計翻板指示器
- 主體管道：一般采用不銹鋼管或鈦鋼管等非磁性材料制成，其長度略長于需要監控的液面高度，是浮子上下移動的通道，同時也起到隔離被測介質與外界的作用。
- 磁性浮子：外殼用薄不銹鋼板焊制而成，內鑲嵌強磁鐵棒，在主體管道內隨液位升降而浮動，是液位計的核心傳感部件。
- 連接法蘭：用于將液位計與被測容器連接固定，保證密封性能，使液位計與容器形成一個連通的整體。
- 排污閥：安裝在主體管道的底部，用于排放管道內的雜質、沉淀物或在檢修時排空管道內的液體。
- 特點
- 適用范圍廣：可用于各種塔、罐、槽、球形容器、鍋爐及汽輪機等設備的液位檢測，適用于水、油、酸、堿等各種液體介質，廣泛應用于化工、石油、冶金、電力、食品、制藥等行業237。
- 顯示直觀：具有就地顯示的直讀式特性，能直接從翻板指示器上觀察到液位的高度，讀數直觀清晰，且顯示方向可根據用戶要求改變1。
- 測量精度較高：測量精度通?？蛇_(dá) ±10mm，能夠滿足大多數工業場合對液位測量的精度要求134。
- 安全性好：顯示器組件與被測介質完全隔離，密封性好，具有可靠的安全性，尤其適用于易燃易爆和腐蝕有毒液位的液體檢測1。
- 結構簡單，安裝維護方便：整體結構相對簡單，安裝時只需通過連接法蘭將液位計與容器連接即可，日常維護和檢修也較為容易，降低了使用成本13。
- 功能多樣：除現場顯示外，還可配遠傳變送器、液位控制器等，實現液位信號的遠距離傳輸、報警和控制功能1。
- 技術參數
- 測量范圍：一般為 0-300mm 至 0-18000mm 不等，可根據實際需求選擇合適的量程134。
- 測量精度：通常為 ±10mm134。
- 介質密度：一般要求介質密度≥0.5g/cm313。
- 工作壓力：常見的工作壓力有 1.0MPa、1.6MPa、2.5MPa、4.0MPa 等，也有高壓型和超高壓型產品，可滿足不同壓力等級的工況需求13。
- 工作溫度：一般有 A=80℃、B=120℃、C=300℃等不同的溫度等級，部分特殊材質的液位計可適應更寬的溫度范圍13。
- 介質粘度：一般要求介質粘度≤0.4Pa.S，對于粘度大或低溫時易結晶的介質，可選用加熱夾套13。
- 安裝與使用注意事項1
- 安裝位置：液位計應安裝在便于觀察和維護的位置，且周圍不應有導磁體靠近，以免影響液位計的正常工作。
- 垂直度要求：安裝液位計，法蘭中心線垂直度∠4‰，當液位計的測量范圍大于 3 米時，需要考慮增加中間加固法蘭或耳朵攀作固定支撐以增加強度。
- 閥門設置：側裝式液位計與被測容器的上下分液管間應各裝一只截止閥門，以便安裝、拆卸和維修液位計，在上下截止閥門關閉時，可打開液位計底部排污法蘭或卸下排污螺釘，注入清水清洗液位計的主體。
- 信號傳輸：配套遠傳液位計變送器與二次儀表之間連線的芯線截面面積應大于 0.8mm2，與交流電源同路平行鋪設時，至少應保持 20 厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
|
| |
|
