工作原理：

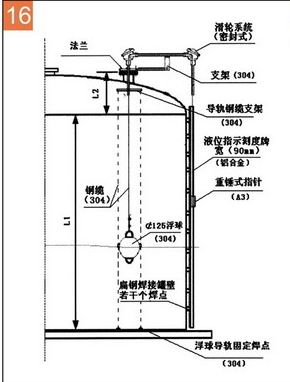

一定質量值的浮球和一定質量值的重砣（指示器）分別固定在一根線纜的兩端，垂直懸掛在有固定支架座的滑輪上，當浮球隨液面作上面垂直移動時，另一端的重砣作相反方向的移動，移動的距離是對等的。
安裝注意事項：
在線纜出口的垂直下方處安裝標尺框支架， 并與罐體焊接，焊接時應注意標尺框滑槽應與液位計線纜在同一垂直線上，前后及左右偏差不大于5度。
導軌：
2根不銹鋼絲繩作為浮球的導軌固定在上端法蘭和下端罐底，安裝時保持一定的張力即可。
操作方法：
操作人員進入罐體內后，將線纜收緊至使線纜另一端的指示器處在“0”位置處（標尺框上端）；然后將線纜穿過浮球的孔后系緊線纜。
安裝后的檢驗：
將浮球托起一米高時，罐體外的指示器應處于標尺的“1”米處：將浮球托起至量程最高處時，指示器也應在標尺的相應位置（最低處）。
|
