稱重式液罐液位計計量儀
在石油、化工企業，有許多大型油罐，由于高度和直徑都很大，即使液位變化很小，如1~2mm,其質量也會改變幾百公斤甚至幾頓，油罐液位的測量不同于生產過程中的一般液位測量，因?yàn)樗怯推穬\(yùn)管理和計量儲量的重要依據，所以測量精度要求很高，一般的液位測量儀表很難滿足要求。
另外，油類產品的密度會隨著溫度的變化發生較大的變化，大型儲油罐由于體積很大，各處溫度呈不均勻分布，即使液位測得很準確，也反映不出儲油罐中真實的質量儲量，而利用稱重式油罐計量儀或靜壓式油罐測量系統就能解決上述問題。
1.稱重式油罐計量儀

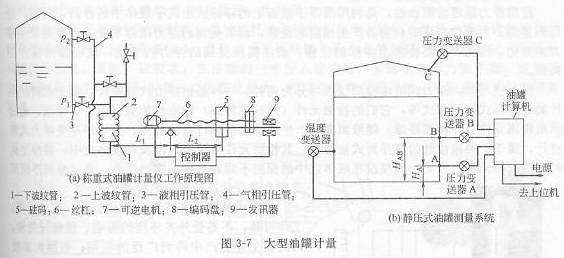

稱重式油罐計量儀是利用壓差來進行液位測量，其工作原理如圖3-7a所示。儲油罐底部壓力p2與儲罐頂部壓力p1分別引至位于杠桿同一位置，且有效面積相等的上、下兩個波紋管中，由壓差產生的作用力作用在杠桿系統上，使杠桿失去平衡，發生偏轉，從而改變了杠桿與發訊器檢測線圈間的距離，發訊器發出信號，經控制器接通電機線路，使可逆電機旋轉，可逆電機通過絲杠帶動砝碼移動，當壓差的作用力矩與砝碼的反作用力矩相等時，杠桿系統達到平衡，電機停止轉動。
由于砝碼移動距離與絲杠轉動圈數成正比，絲杠轉動時，經減速帶動編碼盤轉動，編碼盤發出編碼信號至顯示儀表，經譯碼和邏輯運算后可用數字顯示出來。由于稱重式油罐計量儀按自動平衡原理工作，所以精度和靈敏度較高。
2.靜壓式油罐液位計
靜壓式油罐液位計是專門為測量油罐液位而設計的一個系統，由2臺或3臺高精度壓力變送器、1~3臺溫度變送器，配以計算機系統組成，壓力變送器的精度可達±0.02%。靜壓式油罐液位測量系統除了能測出油罐液位外，還可以測出油品密度和油品儲量，測量精度約為±0.1%。
圖3-7b是靜壓式油罐測量系統組成圖。圖中只畫了一個油罐的測量，整個系統可連接1~30個這樣油罐。圖中壓力變送器A和B用于測量介質的密度，壓力變送器A和C用于測量介質的液位和儲量。整個油罐內的上、下溫度不同，則介質的密度也會有所不同，所以需引入溫度整個參數，以供計算機進行補償運算。圖中只畫了一臺溫度變送器，實際上可由多個測量點。
